Cadenas y Piñones
HVH Industrial Solutions sugiere varios tipos de cadenas y ruedas dentadas, como acero de ingeniería, acero soldado, rodillos, maxi, forjados, etc. La cadena se usa comúnmente para la transmisión de potencia mecánica en muchos tipos de maquinaria industrial y agrícola, incluidos transportadores, máquinas de trefilado de alambre y tubo, prensas de impresión, automóviles y mucho más. Las ruedas dentadas se usan en bicicletas, motocicletas, automóviles, vehículos con orugas y en otra maquinaria, ya sea para transmitir movimiento giratorio entre dos ejes donde los engranajes no son adecuados o tambien se usan para impartir movimiento lineal a una pista, cinta, etc.
Las cadenas y los piñones son accesorios esenciales en todo tipo de trabajos industriales. Dependiendo de las preferencias y necesidades de nuestros clientes, HVH ofrece diferentes tipos de piñones y cadenas.
Si tiene alguna pregunta escríbanos a través del chat en vivo (uno de los miembros de nuestro equipo responderá a sus preguntas), llámenos o envíenos una solicitud de cotización. El equipo de HVH siempre está listo para ayudarle.
1(866)577-4040
o
Cadenas y Piñónes
.jpg)
Fabricantes
Una cadena es una serie de eslabones metálicos unidos para formar un conector flexible. Las primeras cadenas conocidas aparecen en los bocetos de Leonardo da Vinci ya en el siglo XVI. La cadena es un método eficaz y sencillo para transferir potencia utilizando menos energía. Una transmisión por cadena funciona en tensión. Los dientes de las ruedas dentadas enganchan la cadena y aplican una carga de tracción que tira de los eslabones de la cadena.
Tipos de Eslabones de Cadena
Hay disponibles varios tipos de diseños de cadena estándar y no estándar. Cada tipo tiene sus propias características y aplicaciones específicas. Los principales tipos de eslabones de cadena son cadenas de rodillos, cadenas de clase de ingeniería, cadenas de hojas y cadenas forjadas.
Cadenas de Rodillos
Las cadenas de rodillos se han utilizado en aplicaciones de transmisión de potencia durante más de cien años. En una cadena de rodillos, los pasadores pivotan dentro de casquillos. Los casquillos se colocan a presión en las placas de los eslabones de los rodillos y los pasadores se colocan a presión en las placas de los eslabones de los pasadores. Una cadena de rodillos se compone de eslabones de pasador y eslabones de rodillo alternados. Para conseguir el engranaje y el contacto con los dientes de la rueda dentada, se coloca un rodillo alrededor de cada casquillo y es libre de girar. Las cadenas de rodillos se clasifican según su longitud de paso. El paso es la distancia entre los centros de los pasadores. Un mayor paso indica un mayor tamaño del eslabón y una mayor capacidad de carga. Los principales tipos de cadenas de rodillos son las autolubricadas, las de las series pesada y super, las resistentes a la corrosión, las silenciosas y las de doble paso.
Las Cadenas de Rodillos Autolubricadas se utilizan en aplicaciones en las que es mejor deshacerse de la costosa y lenta práctica de la lubricación o cuando la lubricación no es posible debido a problemas de contaminación y accesibilidad.
Otros tipos de cadenas de rodillos son las Cadenas de la Serie Pesada y Súper. Las cadenas de la Serie Pesada se utilizan cuando las limitaciones de espacio y peso no permiten el uso de cadenas más grandes. Estas cadenas están diseñadas para soportar más cargas y soportar cargas de choque. Las cadenas de la serie pesada proporcionan una mayor duración de la cadena bajo cargas severas. La configuración mejorada de las placas y los orificios de las placas con fresado de bolas garantizan una mayor resistencia a la tracción y a la fatiga.
Además, una Cadena Resistente a la Corrosión es un tipo de cadena de rodillos que incluye cadenas de acero inoxidable, plástico, níquel, níquel y aleaciones de zinc en las que cada una se utiliza para un propósito diferente. Estas cadenas se utilizan principalmente en plantas de procesamiento de alimentos, plantas de fertilizantes y plantas de gestión de residuos.
Una Cadena de Rodillos de Doble Paso es una cadena que tiene las dimensiones exactas de una cadena de rodillos estándar pero con el doble de pasos. Una cadena de rodillos de doble paso es más ligera y menos costosa que una cadena de rodillos tradicional porque contiene la mitad de pasos y ofrece casi las mismas características de resistencia. Se utiliza principalmente para aplicaciones de larga distancia entre ejes.
Las Cadenas Silenciosas o cadenas de dientes invertidos consisten en múltiples eslabones que se colocan cerca uno del otro. Una cadena silenciosa funciona más silenciosamente, es más flexible y puede transportar más caballos de fuerza por pulgada de ancho que otro tipo de cadena. Funciona muy suavemente con muy pocas vibraciones porque está diseñado con dientes integrados en la cadena que engranan con los dientes en la rueda dentada de la cadena. Las cadenas silenciosas se utilizan en aplicaciones que van desde fracciones de caballos de fuerza hasta 1000 HP, según el tamaño del paso. Las cadenas silenciosas se utilizan en aplicaciones de transporte y transmisión de potencia porque tienen una parte posterior plana.
Cadenas de Hojas
Una cadena de hojas consta de placas de eslabones como una cadena de rodillos ensamblados en los pasadores pero sin utilizar los casquillos y los rodillos. La cadena de hojas se construye utilizando una polea debido a la ausencia de acoplamiento de los dientes de la rueda dentada. Los diámetros de los pasadores se ajustan a presión en las dos placas más externas y las placas restantes se ajustan holgadamente. Las cadenas de hoja ofrecen una alta resistencia con respecto al peso por pie y se utilizan principalmente como cadenas de contrapeso para máquinas herramienta, elevadores y carretillas elevadoras. Las cadenas de hojas requieren una lubricación adecuada para lograr una vida útil decente.
Cadenas de Ingeniería
Las cadenas de ingeniería son cadenas con un paso grande y, en comparación con otros tipos de cadenas, están diseñadas para tener más espacio libre y un mayor factor de seguridad. Las cadenas de ingeniería se han producido y utilizado durante más de cien años y están diseñadas para funcionar en aplicaciones especiales. Las cadenas de ingeniería se clasifican principalmente como cadenas de transmisión, cadenas transportadoras de rodillos, cadenas con bujes y cadenas soldadas.
Las Cadenas de Transmisión son un tipo de cadena de ingeniería diseñada con una pequeña cadena de rodillos para mejorar la interacción con el piñón. Las cadenas de transmisión están construidas con casquillos, pasadores, rodillos y barras laterales. Las cadenas tienen barras laterales desplazadas o rectas. Las aplicaciones suelen ser de alta velocidad con distancias cortas entre los piñones.
Las Cadenas Transportadoras de Rodillos son otro tipo de cadena de ingeniería que se utiliza para transportar piezas o materiales a granel. La mayoría de las cadenas transportadoras de rodillos están diseñadas con accesorios para conectar el dispositivo de transporte a la cadena. Están construidos con pasadores, casquillos, barras laterales, rodillos y accesorios. El tipo de acero utilizado y la dureza de los componentes varían con las diferentes cadenas.
Las Cadenas con Casquillos son también un tipo de cadena de ingeniería similar a las cadenas transportadoras de rodillos, pero sin rodillos. Están diseñadas con pasadores, casquillos, barras laterales y accesorios para conectar el dispositivo de transporte a la cadena. Las cadenas con casquillos también se utilizan en aplicaciones para transportar material a granel y piezas. Las cadenas combinadas de fundición son otro tipo de cadena con casquillos, pero los eslabones interiores son de fundición y no tienen casquillos.
Las Cadenas Soldadas están diseñadas con pasadores, accesorios, casquillos y barras laterales, mientras que los casquillos están soldados a las barras laterales de las cadenas de acero. Los pasadores se utilizan para acoplar los eslabones y los accesorios se sueldan a las barras laterales. Las cadenas de fundición son similares a las cadenas soldadas, pero la principal diferencia es que los eslabones son de fundición y los accesorios se funden en los eslabones en lugar de soldarse.
Las Cadenas Forjadas se consideran uno de los medios de transporte más confiables que ofrecen versatilidad, fuerza y resistencia a la abrasión. Están disponibles en varias versiones, como las series estándar, doble y triple, centradas principalmente en la prensa de camión. Además, las Cadenas sin Remaches Forjadas en Estampa están construidas con eslabones internos y externos de acero fundido y pasadores de acero tratado térmicamente que las hacen fuertes, resistentes a la corrosión, flexibles y altamente funcionales. Se pueden utilizar en sistemas de carros y sistemas de transporte generales y aéreos.
También puedes consultar nuestro artículo sobre las Ventajas y Desventajas de Transmisiones por Cadena
Piñónes

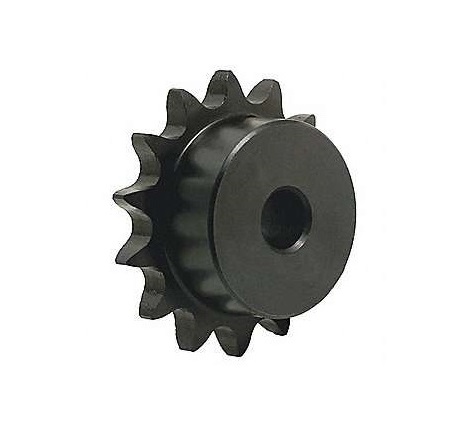

Un Piñón es una rueda mecánica hecha de acero o aluminio con dientes o muescas pequeñas diseñadas para girar y engranar con los eslabones de una cadena. Los eslabones de la cadena y la rueda dentada deben tener el mismo grosor y paso que la rueda dentada para funcionar. Una rueda dentada transmite un movimiento de rotación entre dos ejes donde los engranajes no son adecuados o imparten movimiento lineal a una pista. Las ruedas dentadas se caracterizan por el número de dientes, el diámetro exterior, el paso, el diámetro del paso, el diámetro del calibre, la longitud a través del orificio y el diámetro del orificio.
Los tipos de piñones más comunes son:
Los Piñones de Cadena son el tipo más común de ruedas dentadas que se utilizan en bicicletas en las que el eje del pedal lleva una rueda dentada grande que impulsa una cadena, que a su vez impulsa una pequeña rueda dentada en el eje de la rueda trasera.
Los Piñones de Doble Paso Pequeños y Grandes son similares a las ruedas dentadas de cadena pero con la mitad del número de dientes de la rueda dentada. Estas ruedas dentadas transmiten aplicaciones donde los requisitos de torsión son más bajos y la vida útil es más importante.
Los Piñones Múltiples se utilizan en aplicaciones donde se requiere un alto par y potencia o cuando un eje de transmisión alimenta dos o más elementos. Un piñón de múltiples hilos es más largo que los piñones estándar debido al mayor ancho de la cadena.
Los Piñones Double Plus están diseñados para trabajar con una cadena doble plus. Este tipo de piñón se utiliza en aplicaciones de transportador donde el producto en el transportador se mueve al doble de la velocidad del sistema que alimenta al transportador. La principal ventaja de los piñones dobles plus es una mayor vida útil de la cadena y menos ruido.
Los Piñones de Desconexión Rápida también conocidas como ruedas dentadas QD, son ruedas dentadas con bujes cónicos donde los bujes tienen bridas. Las ruedas dentadas QD se utilizan en aplicaciones que requieren altas cargas de trabajo y altas cargas de sujeción. Las ruedas dentadas QD son fáciles de instalar, quitar y alinear la rueda dentada 90 grados con respecto al eje.
Los Piñones Locos se utilizan principalmente en aplicaciones cuando la cadena se afloja debido a la gran longitud, la falta de ajuste del eje de transmisión o cuando la cadena debe guiarse alrededor de una obstrucción. Los piñones locos evitan el azote de la cadena y la distribución desigual de las cargas. Las ruedas dentadas locas se colocan fuera de la cadena en caso de aplicaciones de latigazo de cadena.
