Dispositivos de Bloqueo sin Llave
Los dispositivos de bloqueo sin llave crean un ajuste de interferencia mecánica con una distribución de presión uniforme similar a la que se logra a través de un ajuste por contracción o presión. Proporcionan una verdadera conexión de eje a cubo de juego cero sin ninguno de los inconvenientes operativos de los chaveteros o ranuras. En aplicaciones recíprocas, los chaveteros tienden a concentrar las tensiones alrededor de la chaveta.
Hay disponible una amplia gama de dispositivos de bloqueo sin llave, como discos de arranque, discos de contracción, conjuntos de bloqueo y mucho más.
HVH Industrial trabaja con los equipos de ingeniería especializados de los fabricantes para cumplir con los requisitos y los más altos estándares de calidad de nuestros clientes.
Si tiene alguna pregunta escríbanos a través del chat en vivo (uno de los miembros de nuestro equipo responderá a sus preguntas), llámenos o envíenos una solicitud de cotización. El equipo de HVH siempre está listo para ayudarle.
1(866)577-4040
o

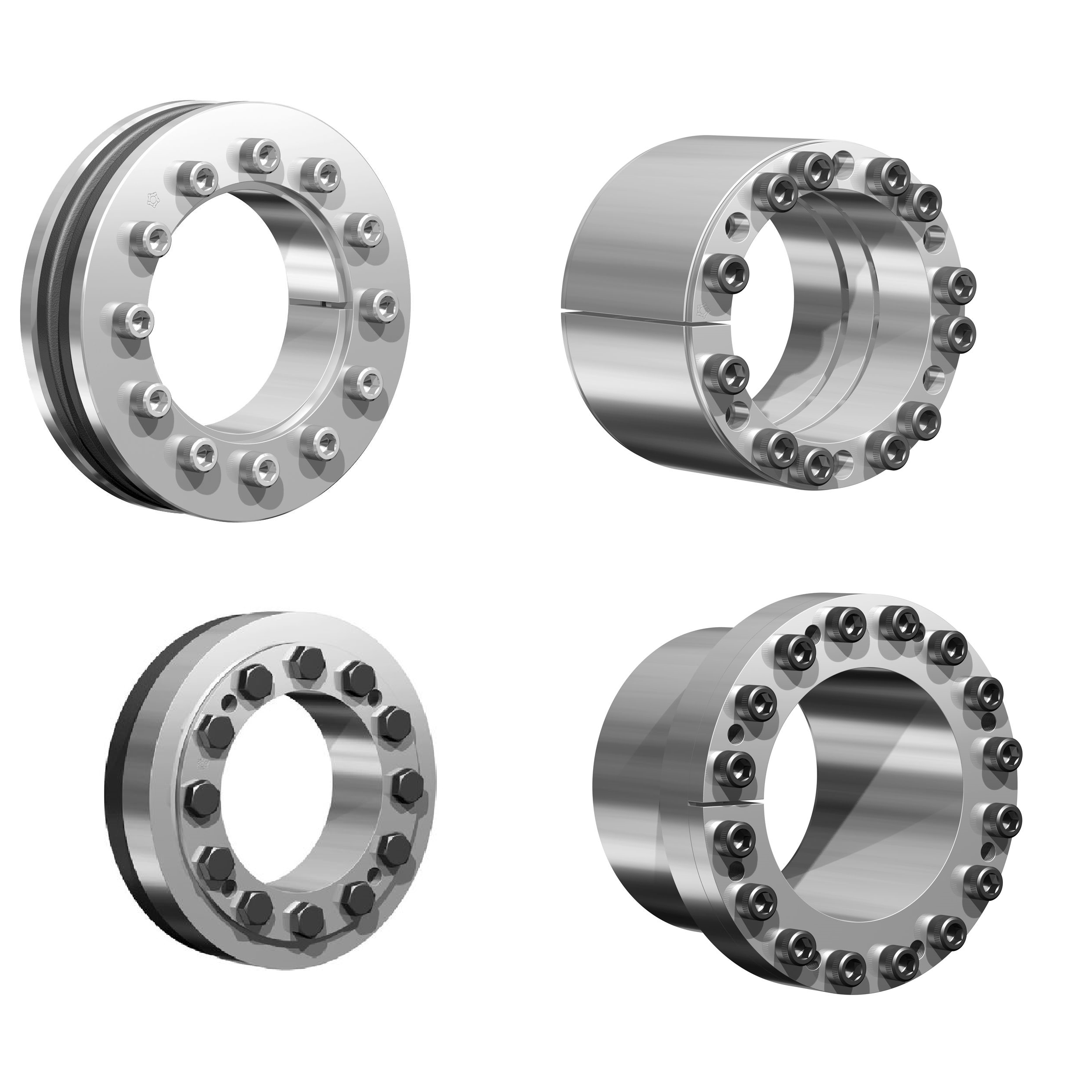

Dispositivos de Bloqueo Sin Llave
.jpg)
Fabricantes
Un dispositivo de bloqueo sin llave consta de un cubo redondo que depende únicamente de la fuerza de sujeción o de la fuerza de sujeción del tornillo de fijación para bloquearse en un eje redondo. El conjunto de bloqueo se instala en el cubo y luego se monta en el eje. El conjunto de bloqueo cubre toda la circunferencia del eje y conecta el eje y el cubo de forma segura.
Tipos de Dispositivos de Bloqueo Sin Llave
Las conexiones sin llave se dividen en dispositivos de bloqueo internos y dispositivos de bloqueo externos llamados discos de contracción.
Discos Retráctiles
Un disco retráctil es un dispositivo de bloqueo sin llave de conexión eje-cubo con forma de brida, que es un método moderno para crear un ajuste mecánico por contracción. Consiste en uno o dos anillos de empuje con agujeros cónicos y un anillo interior estrecho de acoplamiento. Al apretar los tornillos de bloqueo, los anillos de empuje se juntan, comprimiendo el anillo interior y aplicando presión al exterior del cubo, sujetándolo al eje. De este modo, el disco de contracción no se encuentra en la trayectoria de la carga. El par de torsión puede transmitirse de forma forzada en la superficie de unión entre el eje y el cubo sin necesidad de un elemento intermedio.
Los discos retráctiles se clasifican en:
- Disco retráctil de dos partes
- Disco retráctil de tres partes
Disco Retráctil de Dos Partes
Los discos retractiles de dos partes se caracterizan por un ángulo de cono más plano y transfieren el par necesario de forma similar a un ajuste de interferencia cónico. El ángulo del cono está en el rango del autobloqueo. La compensación del juego no es tan grande como en el diseño de 3 partes, por lo que se requieren tolerancias más estrictas para los manguitos entre el eje y el cubo. Para aumentar la presión, los manguitos se cortan para tamaños más pequeños. La operación de montaje del disco de contracción de 2 piezas lleva más tiempo debido al ángulo más plano del cono, pero es menos sensible a los procedimientos de montaje irregulares.
Disco Retráctil de Dos Partes de Ringfeder
Disco de Contracción de Tres Partes
Los discos de contracción de tres partes se caracterizan por un anillo interior de doble cono empinado y transfieren el par requerido de manera similar a un ajuste de interferencia cónico. Este tipo está fuera del rango de autobloqueo. El montaje y desmontaje son sencillos y rápidos. El dispositivo en sí no está en el flujo de fuerzas. La distancia entre las bridas permite una comprobación sencilla del funcionamiento. Debido al ángulo de cono más grande, el disco de contracción de 3 partes tiene un recorrido de sujeción más bajo mientras usa las fuerzas de reacción del tornillo para el disco trasero.
Disco Retráctil de Tres Partes de Ringspann
Dispositivos Bloqueo Interno
Un dispositivo de bloqueo interno es un dispositivo de eje sin chaveta que utiliza cuñas de bloqueo mecánicas cónicas internas para bloquear los componentes del eje en un eje. Este ajuste de interferencia mecánica emplea tensión de tornillo en el dispositivo de bloqueo del eje, que se convierte en presión radial mediante un plano inclinado. Esta presión expande el dispositivo de bloqueo del eje para eliminar el espacio entre el cubo y el eje. Los dispositivos de bloqueo internos se instalan y retiran fácilmente, ya que se deslizan fácilmente sobre el eje. Además, proporcionan una transmisión de alto par y crean una conexión sin holgura debido a la unión por fricción entre el dispositivo de bloqueo y el cubo.
Hay muchos tipos de dispositivos de bloqueo interno, pero los dos tipos principales son:
- Conjuntos de bloqueo autocentrados
- Elementos de bloqueo
Conjuntos de Bloqueo Autocentrado
Los conjuntos de bloqueo autocentrado tienen una excelente concentricidad y son muy fáciles de desmontar. Tienen una amplia gama de capacidades, incluyendo altas cargas radiales, alta velocidad de rotación, alto par, posicionamiento axial del cubo, etc. Estos tipos de conjuntos de bloqueo se utilizan en las aplicaciones en las que es necesaria una buena concentricidad de los componentes montados, y se utilizan cubos con agujeros pasantes.
Conjuntos de Bloqueo Autocentrado
Elementos de Bloqueo
Los elementos de bloqueo son el diseño de conexión eje-cubo con bloqueo por fricción más fácil de usar, libre de mantenimiento, que ahorra espacio y es más económico. Los elementos de bloqueo consisten en anillos cónicos interiores y exteriores, que interactúan para crear una conexión mecánica entre el eje y el componente montado. Su diseño es extremadamente flexible y puede adaptarse de forma ideal a una amplia gama de aplicaciones que requieren una transmisión fiable y eficaz de pares y cargas axiales de bajas a medias.
Elementos de Bloqueo
