Qué es una Fijación

Un elemento de fijación es un dispositivo de ferretería que conecta objetos y puede considerarse una junta. La finalidad de los elementos de fijación es mantener unidas las piezas de la maquinaria y ser capaces de soportar vibraciones y presiones excesivas. Los tipos más básicos de elementos de fijación son los pernos, los tornillos y las tuercas. Los elementos de fijación desempeñan un papel esencial en la ingeniería, ya que rara vez podemos encontrar algún tipo de máquina construida sin elementos de fijación.

Los elementos de fijación pueden crear una unión temporal o permanente. Las uniones temporales son fáciles de retirar cuando se necesitan sin dañar la unión, mientras que las permanentes a veces se dañan y su resistencia se reduce.

Los elementos de fijación utilizados para crear uniones temporales son tuercas, pernos, tornillos, arandelas, chavetas, etc. Mientras que los elementos de fijación utilizados para crear uniones permanentes consisten en remachar, soldar, soldar con cobre, etc.

Tipos de Elementos de Fijación

Pernos y Tuercas

Los pernos y las tuercas son uno de los tipos de fijaciones más comunes. Un tornillo y una tuerca funcionan juntos para mantener unidos dos o más componentes. El perno se coloca a través del orificio de los componentes que deben conectarse, y la tuerca se fija en la parte final del perno.

Perno y Tuerca

Tornillos

Los tornillos son el tipo de fijación más común que se utiliza en la mayoría de los dispositivos que encontramos a diario debido a su versatilidad. Los tornillos no necesitan una tuerca para sujetarse como un perno; sus ejes roscados ofrecen una excelente capacidad de sujeción.

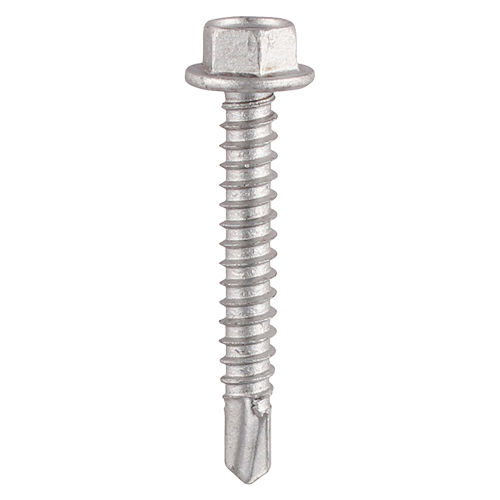

Tornillo

Arandela

A veces se coloca una arandela entre una tuerca y un tornillo para distribuir la carga del elemento de fijación por igual sobre la superficie del material. La arandela suele ser metálica y tiene una forma circular plana con una abertura en el centro. Una arandela también puede reducir las fugas y evitar que se afloje por las vibraciones.

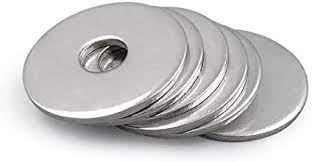

Arandela

Remache

Un remache se considera una unión permanente porque crea una conexión permanente entre los componentes. Aunque el remache es ligero, su eje cilíndrico con una cabeza en un extremo y una cola en el otro proporciona un gran apoyo contra el cizallamiento y es excepcionalmente duradero.

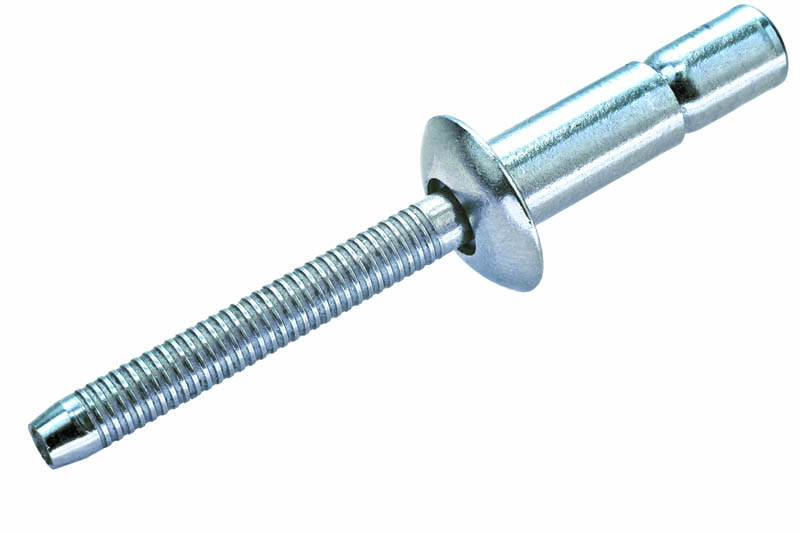

Remache

Ancla

Un ancla es un tipo de fijación que se incrusta en un material como una pared y se utiliza para conectar y sujetar otro material a la pared. Se llama ancla porque se asemeja al ancla de un barco en su funcionamiento.

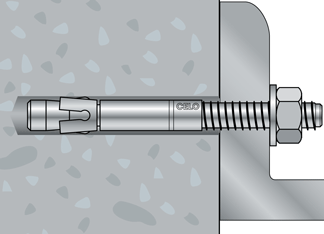

Ancla

Anillo de Retención

Un anillo de retención es un cierre metálico temporal que se utiliza para mantener unidas varias piezas. Un anillo de retención, también llamado anillo de retención o circlips, tiene una forma circular y suele instalarse en la ranura de un eje o carcasa y crea un hombro que sujeta un conjunto.

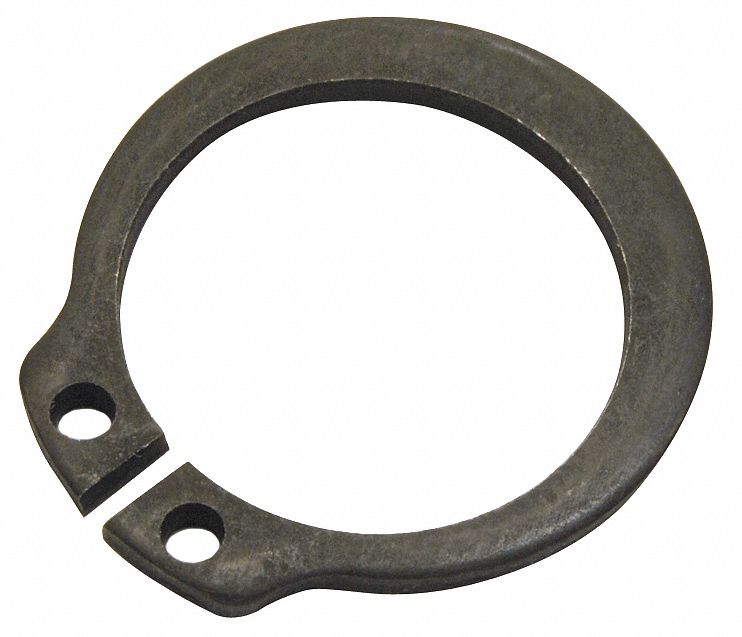

Anillo de retención

Insertos Roscados

Un inserto, también conocido como casquillo roscado, consiste en una rosca resistente y suele tener forma cilíndrica. Un inserto se utiliza principalmente para asegurar una conexión duradera entre varios materiales o para reparar roscas desprendidas. El inserto se coloca para distribuir las cargas de los tornillos de menor diámetro a los insertos de mayor diámetro.

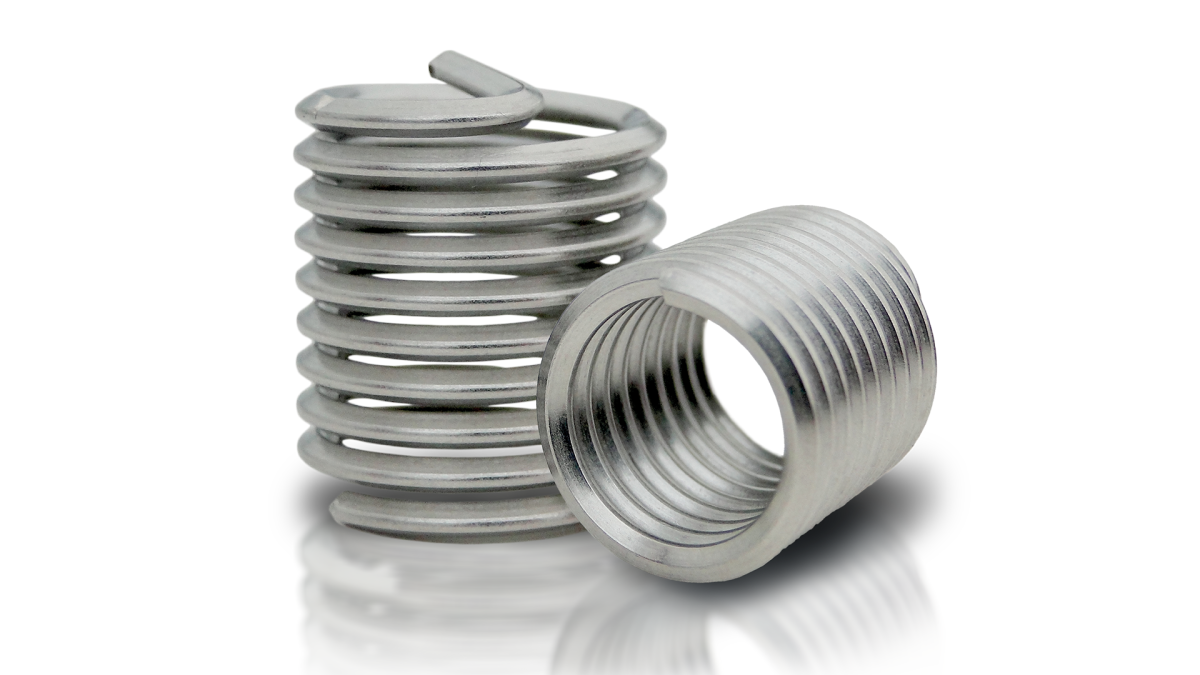

Insertos roscados


Horquillas y Pasadores

Los pasadores de horquilla y las chavetas son elementos de fijación baratos y reutilizables que se utilizan principalmente juntos y se emplean como un elemento de fijación rápido y fiable en lugar de los pernos y remaches. El pasador de chaveta se utiliza para bloquear el pasador de horquilla en su lugar después de su instalación, ya que se inserta a través del agujero del pasador de horquilla. Los pasadores de chaveta y los pasadores de horquilla se utilizan comúnmente en el equipo agrícola y fueron muy populares a principios del siglo XX y se llamaron "pasadores para recoger maíz''.

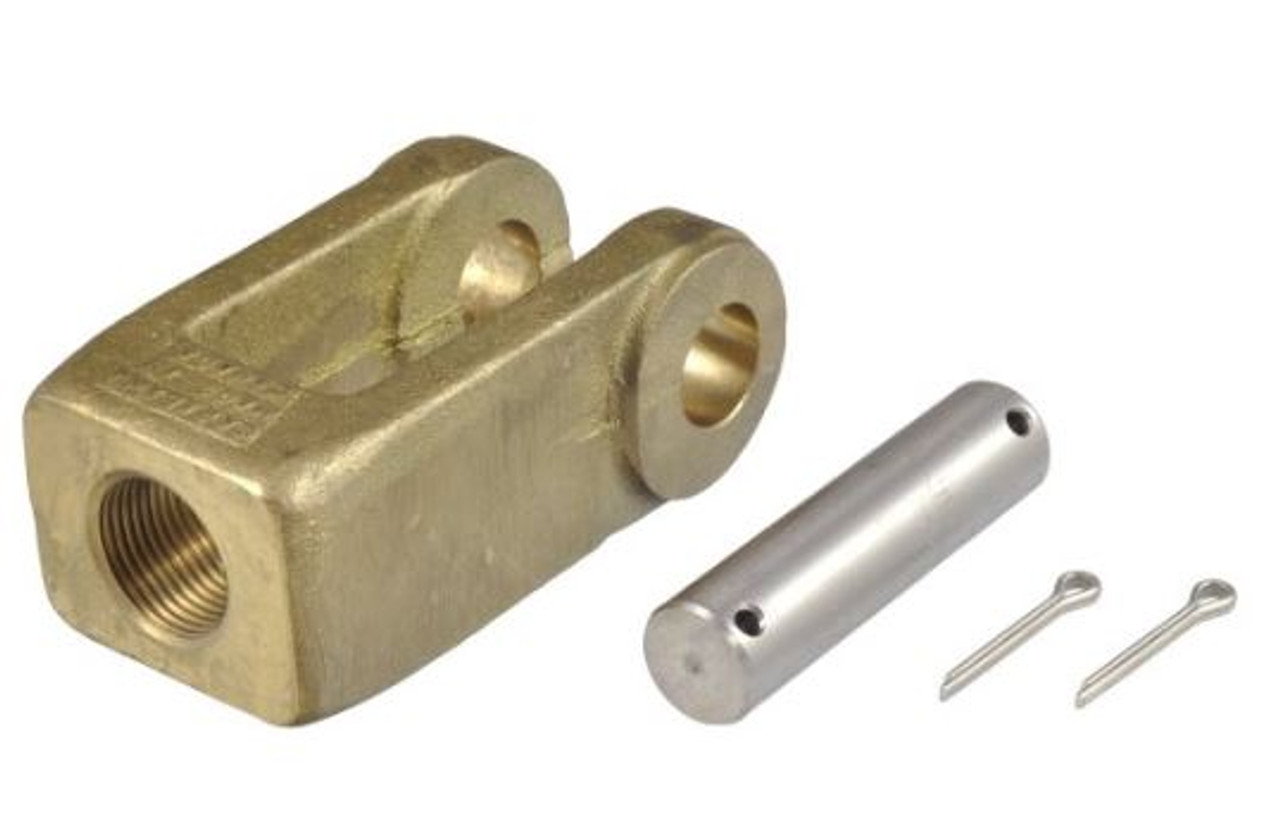

Horquillas y pasadores

Junta con Chaveta

Una junta con chaveta está formada por una chaveta y un chavetero y se utiliza para crear un seguro entre un cubo y un eje. Esta junta con chaveta impide el movimiento relativo entre la máquina giratoria y el eje, al tiempo que permite la transmisión del par. La chaveta suele ser de acero. Una parte de la chaveta se asienta en una ranura precortada en el eje conocida como asiento de chaveta, y la otra parte se desliza en una ranura del cubo llamada chavetero.

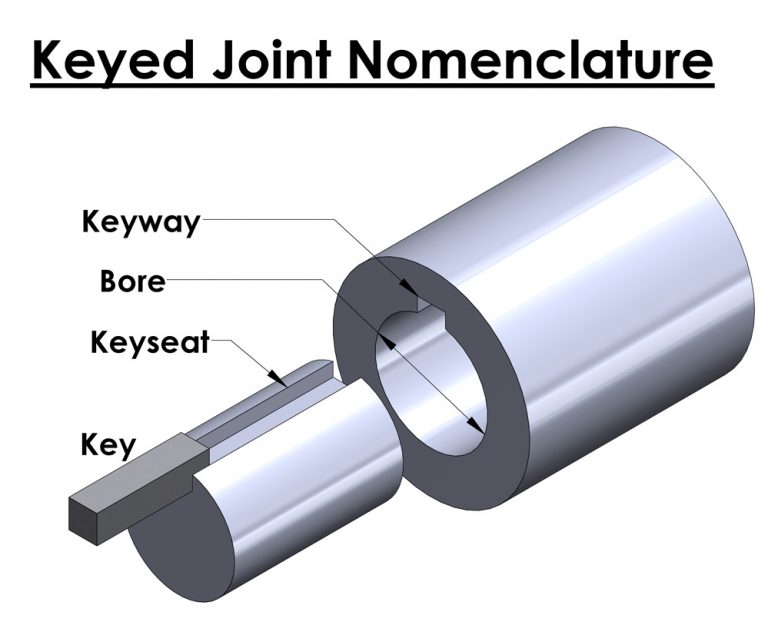

Junta con chaveta
