Bombas de Engranajes

Las bombas de engranajes son un componente esencial en diversas industrias y aplicaciones que requieren el trasvase de fluidos. Estas bombas utilizan el engranaje de los engranajes para crear un flujo suave y continuo de líquido. Son conocidas por su fiabilidad, eficacia y capacidad para manejar una amplia gama de fluidos, lo que las hace populares en industrias como la automoción, la fabricación y el procesamiento químico.

¿Qué son las Bombas de Engranajes?

Una bomba de engranajes es un tipo de bomba de desplazamiento positivo que utiliza engranajes entrelazados para transferir fluidos. Consta de dos engranajes: un engranaje impulsor (el rotor) y un engranaje impulsado (el piñón loco). Estos engranajes giran en direcciones opuestas, creando un sello que atrapa y mueve el fluido desde la entrada hasta la salida. Las bombas de engranajes son conocidas por su sencillez, durabilidad y eficacia en el manejo de diversos tipos de fluidos, desde los de baja a los de alta viscosidad.

¿Cómo Funcionan las Bombas de Engranajes?

Las bombas de engranajes funcionan mediante la acción de engrane de los engranajes entrelazados. Al girar el engranaje impulsor, transfiere el fluido entre los dientes de los engranajes y la carcasa de la bomba. Este fluido atrapado es transportado alrededor de la circunferencia exterior de los engranajes, aumentando gradualmente la presión y desplazando el fluido hacia la salida. La rotación de los engranajes garantiza un caudal continuo, lo que hace que las bombas de engranajes sean adecuadas para aplicaciones de bajo y alto caudal.

Tipos de Bombas de Engranajes

Las bombas de engranajes pueden clasificarse en dos tipos principales: bombas de engranajes externos y bombas de engranajes internos.

Bombas de Engranajes Internos

Las bombas de engranajes internos constan de un rotor exterior y un rotor interior con menos dientes. El rotor exterior es el engranaje impulsor, mientras que el rotor interior es el engranaje impulsado. Al girar los engranajes, el fluido queda atrapado entre los dientes y es transportado desde la entrada hasta la salida. Las estrechas holguras entre los engranajes y la carcasa de la bomba garantizan unas fugas mínimas. Las bombas de engranajes internos son conocidas por su capacidad para manejar fluidos de alta viscosidad.

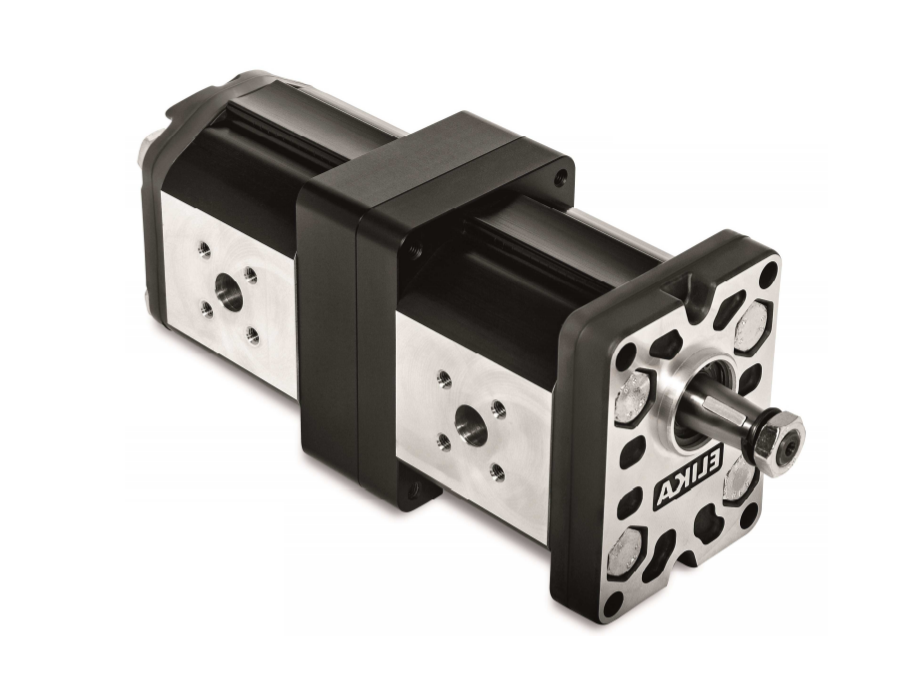

Bombas de Engranajes Externos

Las bombas de engranajes externos son el tipo más común de bomba de engranajes. Constan de dos engranajes idénticos, uno de los cuales es el engranaje impulsor y el otro el engranaje impulsado. Estos engranajes giran en direcciones opuestas, creando una acción de sellado y transfiriendo el fluido de la entrada a la salida. La carcasa de la bomba proporciona el soporte necesario y mantiene el paso del fluido.

Ventajas de las Bombas de Engranajes

Las bombas de engranajes ofrecen varias ventajas sobre otros tipos de bombas, lo que las convierte en una elección popular en muchas industrias:

Diseño compacto: Las bombas de engranajes tienen un diseño compacto que ahorra espacio, por lo que son adecuadas para instalaciones con espacio limitado.

Eficacia: Las bombas de engranajes ofrecen un alto rendimiento volumétrico y pueden manejar eficazmente fluidos con viscosidades variables.

Fiabilidad: Con pocas piezas móviles, las bombas de engranajes son fiables, duraderas y requieren un mantenimiento mínimo.

Autocebado: Las bombas de engranajes son capaces de autocebarse, lo que les permite comenzar a bombear sin necesidad de cebado externo.

Funcionamiento reversible: Las bombas de engranajes pueden funcionar en ambas direcciones, proporcionando versatilidad en aplicaciones donde se requiere un flujo bidireccional.

Selección de una Bomba de Engranajes

Al elegir una bomba de engranajes para su aplicación específica, deben tenerse en cuenta varios factores:

Viscosidad del fluido: La viscosidad del fluido que se bombea es un factor crucial a la hora de seleccionar el tipo y tamaño de bomba de engranajes adecuados.

Caudal: Determinar el caudal requerido para asegurar que la bomba de engranajes puede manejar el volumen deseado de manera eficiente.

Requisitos de presión: Tenga en cuenta la presión máxima que debe soportar la bomba para evitar daños y garantizar un funcionamiento fiable.

Compatibilidad de materiales: Asegúrese de que los materiales de la bomba son compatibles con el fluido que se bombea para evitar la corrosión o la degradación.

Gama de temperaturas: Determine el rango de temperaturas de funcionamiento para seleccionar una bomba de engranajes que pueda soportar las temperaturas requeridas.

Mantenimiento de las Bombas de Engranajes

El mantenimiento adecuado y las inspecciones periódicas son esenciales para garantizar la longevidad y el rendimiento óptimo de las bombas de engranajes. A continuación se ofrecen algunos consejos de mantenimiento y prácticas habituales para la resolución de problemas:

Lubricación regular: Mantenga una lubricación adecuada para minimizar la fricción y el desgaste de los engranajes y cojinetes.

Limpieza: Mantenga la bomba y sus alrededores limpios para evitar la contaminación y garantizar un funcionamiento sin problemas.

Inspección: Inspeccione periódicamente la bomba para detectar fugas, engranajes desgastados o juntas dañadas y sustitúyalos con prontitud.

Control de la temperatura: Controle la temperatura de funcionamiento para evitar sobrecalentamientos y daños térmicos.

Ruido y vibraciones: Preste atención a cualquier ruido anormal o vibración excesiva, que podrían indicar un problema que hay que solucionar.

Conclusión

Las bombas de engranajes son dispositivos de bombeo versátiles y fiables que encuentran aplicaciones en numerosas industrias. Su mecanismo de desplazamiento positivo, su eficacia y su diseño compacto las convierten en una opción excelente para la manipulación de diversos fluidos. Tanto si se trata de bombas de engranajes externos como de bombas de engranajes internos, cada tipo ofrece ventajas únicas y puede adaptarse a requisitos específicos. Gracias a su fiabilidad, eficacia y versatilidad, las bombas de engranajes siguen siendo una opción fiable para las necesidades de trasiego de fluidos.
