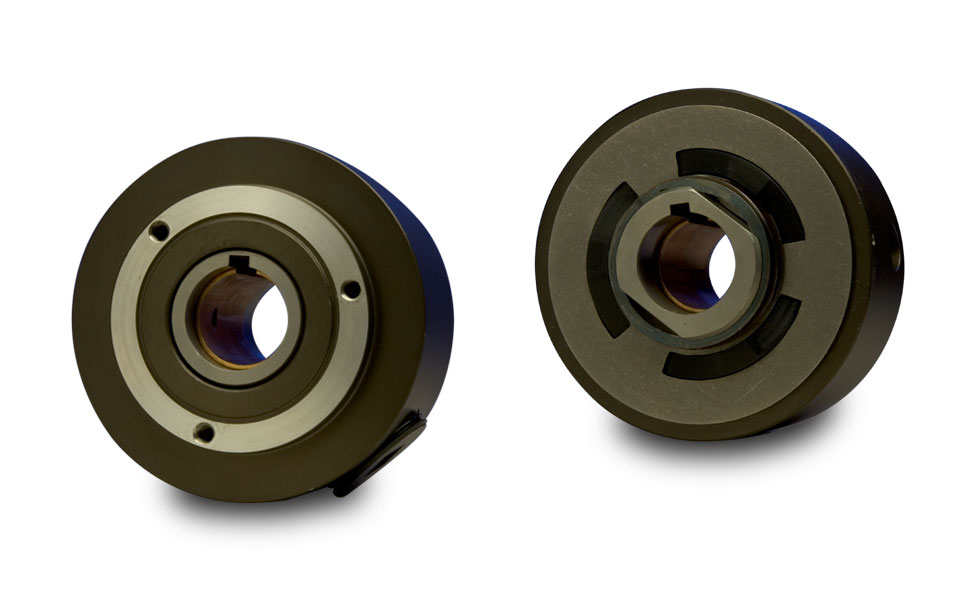

Embragues Mecánicos

Qué son los Embragues Mecánicos

Los embragues mecánicos son dispositivos que permiten la transmisión de potencia entre dos ejes giratorios y constan de dos componentes esenciales, un miembro motriz y un miembro conducido. El miembro motriz suele estar unido al motor, mientras que el miembro conducido está conectado a la transmisión o a la maquinaria accionada.

¿Cómo funcionan los embragues mecánicos?

Los embragues mecánicos funcionan conectando y desconectando temporalmente los dos ejes giratorios. Cuando el embrague está acoplado, la fuente de energía y la carga están conectadas, permitiendo que la energía se transmita de la fuente a la carga. Cuando el embrague se desembraga, la fuente de energía y la carga se desconectan y la carga deja de girar. El operador controla la conexión y desconexión del embrague pulsando un pedal, una palanca o un botón.

Tipos de Embragues Mecánicos

En HVH Industrial Solutions, ofrecemos varios tipos de embragues mecánicos disponibles, cada uno con su aplicación y diseño específicos. Los tipos más comunes incluyen:

Módulos de Paquete de Discos de Embrague Mecánico

Los módulos de paquete de discos son el tipo más común de embrague mecánico, utilizado en diversas aplicaciones industriales y de automoción. Constan de una serie de discos de fricción y placas de acero apilados alternativamente. Los discos de fricción tienen un material de revestimiento que proporciona la fricción necesaria para la transmisión de potencia. Las placas de acero, por su parte, proporcionan rigidez y soporte a los discos de fricción.

Limitadores de Par de Embrague Mecánicos

Los limitadores de par de embrague mecánicos se utilizan para limitar el par transmitido por el embrague. Consisten en un conjunto de elementos de fricción, como muelles, rodillos o bolas, que se colocan entre los elementos de entrada y salida del embrague. Cuando el par supera un determinado límite, los elementos de fricción patinan, limitando el par transmitido por el embrague. Los limitadores de par de embrague mecánicos se utilizan habitualmente en sistemas para evitar sobrecargas y proteger el sistema de posibles daños.

Embragues de Discos Múltiples

Los embragues de discos múltiples constan de varios paquetes de discos de embrague apilados. Se utilizan para transmitir altos niveles de par y suelen emplearse en maquinaria pesada, como grúas y excavadoras. Los embragues de discos múltiples pueden accionarse manual o automáticamente y están diseñados para soportar altos niveles de calor y presión.

Embragues de Liberación de Sobrecarga

Los embragues de liberación de sobrecarga son similares a los limitadores de par, ya que proporcionan protección contra sobrecargas desconectando los elementos motrices y conducidos cuando se supera un límite preestablecido. Sin embargo, a diferencia de los limitadores de par, los embragues de liberación de sobrecarga pueden restablecerse manual o automáticamente, lo que permite un funcionamiento continuo. Los embragues de liberación de sobrecarga se utilizan habitualmente en sistemas que funcionan con cargas y velocidades variables.

Embragues Mecánicos Diseñados a Medida

Los embragues mecánicos diseñados a medida se desarrollan para satisfacer requisitos de aplicación específicos. Están diseñados para proporcionar un control preciso sobre la transferencia de potencia y las características de acoplamiento/desacoplamiento. Los embragues mecánicos diseñados a medida se utilizan normalmente en sistemas de maquinaria especializada, como plataformas de perforación, equipos de minería y maquinaria agrícola.

Métodos de Acoplamiento del Embrague

La eficacia de un embrague mecánico depende del tipo de método de acoplamiento utilizado. Los distintos diseños de embrague ofrecen diferentes ventajas e inconvenientes. Es esencial comprender los pros y los contras de cada diseño de embrague antes de seleccionar el más adecuado para su aplicación.

Sin Contacto

Los embragues sin contacto utilizan tecnologías sin contacto, como campos magnéticos o corrientes de Foucault, para lograr la acción de frenado. Ofrecen varias ventajas, como la ausencia de desgaste, el juego cero y los bajos requisitos de mantenimiento. Sin embargo, los embragues sin contacto tienen menor capacidad de par y no son adecuados para aplicaciones de alta velocidad.

Fricción

Los embragues de fricción son el tipo más común de embrague mecánico. Utilizan la fricción entre las superficies de contacto para transmitir la potencia. Los embragues de fricción son fiables y rentables, pero tienen una vida útil limitada y requieren un mantenimiento regular para garantizar un rendimiento óptimo.

Dentado

Los embragues dentados transmiten potencia sin deslizamiento ni generación de calor engranando dientes que están parados o funcionando a baja velocidad (< 20 rpm). Ofrecen una excelente capacidad de par y un bajo desgaste. Sin embargo, son más caros que los embragues de fricción y requieren una alineación precisa.

Muelle Envolvente

Los embragues de muelle envolvente utilizan un muelle en espiral que se enrolla hacia abajo sobre el elemento giratorio. El dispositivo se desacopla cuando el muelle se desenrolla a través de una espiga de control en su extremo. Los embragues de muelle envolvente son sencillos y fiables, pero tienen una capacidad de par limitada.

Cizalla de Aceite

Los embragues de cizalladura de aceite activan la acción de frenado mediante la acción viscosa de la cizalladura del líquido de transmisión. Ofrecen una excelente disipación del calor y una larga vida útil. Sin embargo, son más caros que los embragues de fricción y requieren un mantenimiento regular.

Plato/Disco

Los embragues de disco/placa utilizan muelles de compresión que fuerzan las placas entre sí para controlar el nivel de par. Ofrecen una excelente capacidad de par y son fiables. Sin embargo, son propensos al deslizamiento y requieren un mantenimiento frecuente.

Retén de Bola

El retén de bolas es un mecanismo de deslizamiento en el que las bolas suben por los asientos para superar los muelles o la presión del aire en caso de sobrecarga. Ofrecen una excelente capacidad de par y son fáciles de instalar. Sin embargo, son propensos al desgaste y requieren un mantenimiento regular.

Retención de Rodillo

Los embragues con retén de rodillos utilizan rodillos que se encajan entre las pistas interior y exterior para embragar. Ofrecen una gran capacidad de par y son fiables. Sin embargo, son propensos al desgaste y requieren un mantenimiento regular.

Ventajas de los Embragues Mecánicos

Los embragues mecánicos ofrecen varias ventajas sobre otros tipos de embragues, como los hidráulicos o los electromagnéticos. Algunas de las ventajas de los embragues mecánicos son:

Simplicidad

Los embragues mecánicos tienen un diseño sencillo y pueden repararse y mantenerse fácilmente. No requieren ninguna fuente de alimentación externa ni sistema de control, lo que los hace fiables y rentables.

Durabilidad

Los embragues mecánicos están diseñados para soportar altos niveles de calor, presión y desgaste. Se utilizan habitualmente en maquinaria pesada y pueden durar mucho tiempo con un mantenimiento adecuado.

Eficacia

Los embragues mecánicos tienen un alto nivel de eficiencia, lo que significa que transmiten la potencia del motor a la transmisión con una pérdida mínima. Esto los hace ideales para aplicaciones que requieren altos niveles de par y transmisión de potencia.

Personalización

Los embragues mecánicos pueden personalizarse para satisfacer requisitos específicos de los sistemas de maquinaria. Pueden diseñarse para transmitir par a un nivel específico y pueden accionarse mediante diversos métodos, como manual, accionado por pedal o hidráulico.

Los embragues mecánicos son componentes esenciales de diversos sistemas industriales y de automoción, ya que proporcionan una forma sencilla y fiable de transferir potencia entre ejes giratorios. Si conoce los distintos tipos de embragues mecánicos disponibles y sus aplicaciones, podrá seleccionar el embrague adecuado para su maquinaria o equipo.
