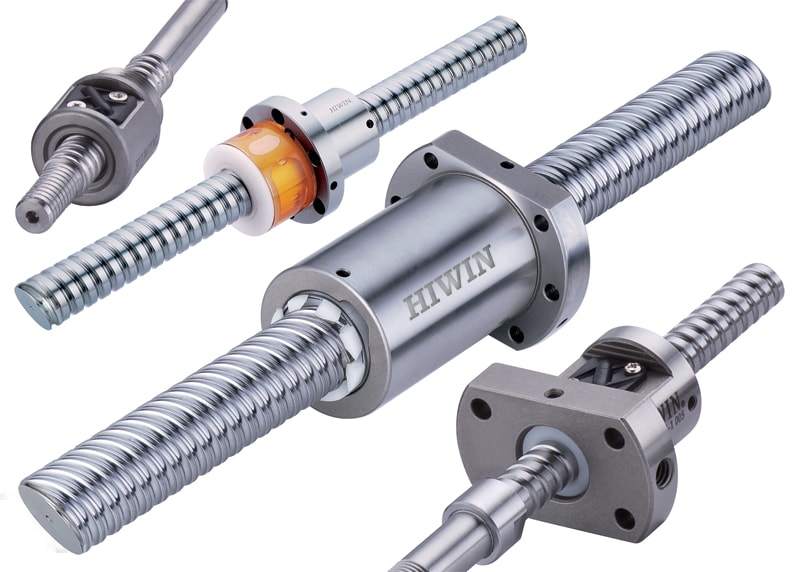

Tornillos de Bolas Hiwin
Los tornillos de bolas constan de un husillo y una tuerca integrados con elementos rodantes que giran a través de un mecanismo de retorno. Los husillos a bolas convierten el movimiento rotatorio en movimiento lineal y se utilizan más comúnmente en maquinaria industrial y máquinas de precisión. Hiwin Corporation ofrece una amplia gama de configuraciones de husillos a bolas para satisfacer los requisitos exclusivos de su aplicación. Hiwin puede producir husillos a bolas rectificados de clase JIS C0 y de clase DIN 5 (hasta 23 micras) para husillos a bolas laminados de precisión. El diámetro exterior de los husillos a bolas oscila entre 4 mm y 120 mm, con valores Dm-N de hasta 220.000.
Tornillos a Bolas de Precisión Rectificados
Los tornillos a bolas de precisión Hiwin se fabrican mediante un proceso de rectificado del husillo del tornillo. Los tornillos a bolas rectificados de precisión proporcionan una gran precisión de posicionamiento, repetibilidad, movimiento suave y larga vida útil. Estos tornillos a bolas altamente eficientes son una solución perfecta para una gran variedad de aplicaciones.
Tornillos a Bolas Laminados
Las diferencias significativas entre un husillo a bolas laminado y uno rectificado son el proceso de fabricación, la definición del error de avance y las tolerancias geométricas. Los tornillos a bolas laminados Hiwin se fabrican mediante un proceso de laminado del husillo en lugar de un proceso de rectificado. Los husillos a bolas laminados proporcionan un movimiento suave y una baja fricción, y pueden suministrarse rápidamente desde stock a un coste de producción inferior.
Serie Super S
La serie Super S utiliza un sistema de retorno de diseño patentado que puede absorber el ruido del impacto de la bola, reduciendo significativamente la intensidad del ruido y permitiendo que el husillo a bolas mantenga el máximo rendimiento en entornos rigurosos. El sistema de retorno modificado mejora la resistencia de la estructura de retorno, lo que aumenta el valor Dm-N y reduce el diámetro de la tuerca esférica entre un 18% y un 32%.
Serie Super T
La trayectoria de circulación de la serie Super T tiene los elementos que salen de la pista de bolas tangentes al PCD y coordinados con el ángulo de avance del eje del husillo a bolas. Este diseño óptimo reduce el nivel de ruido y las vibraciones, lo que se traduce en una rotación más suave.
Minitornillos a Bolas Rectificados
Los minitornillos a bolas rectificados Hiwin se fabrican mediante un proceso de rectificado del husillo del tornillo. Los husillos a bolas rectificados en miniatura son compactos, perfectos para las aplicaciones con cargas más pequeñas y carreras más cortas. Estos husillos a bolas altamente eficientes proporcionan alta precisión de posicionamiento, repetibilidad, movimiento suave y larga vida útil.
Tuerca Giratoria Serie R1
La tuerca giratoria de Hiwin utiliza un diseño único de tapa final que permite que las bolas de acero circulen por el interior de la tuerca a la vez que incorpora un rodamiento integral que permite fijar el eje del husillo a bolas. Este diseño único reduce el ruido generado a altas velocidades y ofrece una mayor carga axial y rigidez.
Serie de Carga Pesada
Los husillos a bolas de carga pesada ofrecen una capacidad de carga 2-3 veces superior a la de una serie de husillos a bolas estándar. Disponen de sistemas de circulación reforzados adecuados para condiciones de alta velocidad y pueden alcanzar una vida útil más larga.
Tornillo de Rodillos
Los tornillos de rodillos utilizan rodillos en lugar de bolas de acero, lo que reduce la concentración de tensiones debido a la mayor superficie de contacto. Ofrecen una capacidad de carga entre 1,5 y 2 veces superior a la de una serie de husillos de bolas estándar y son capaces de soportar una mayor carga axial gracias al sistema de circulación reforzado. Estos tornillos proporcionan una rigidez muy elevada y pueden alcanzar una vida útil más larga gracias a la incorporación de rodillos.
HVH Industrial trabaja con los equipos de ingeniería especializados de los fabricantes para cumplir con los requisitos y los más altos estándares de calidad de nuestros clientes.
Si tiene alguna pregunta escríbanos a través del chat en vivo (uno de los miembros de nuestro equipo responderá a sus preguntas), llámenos o envíenos una solicitud de cotización. El equipo de HVH siempre está listo para ayudarle.
