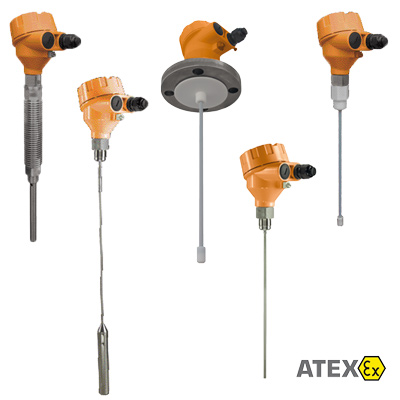

Transmisores de Nivel por Radar de Onda Guiada NGM
La serie NGM de transmisores de nivel por radar de onda guiada, también conocidos como microondas guiadas o radar de onda guiada, funciona con la tecnología de reflectometría en el dominio del tiempo (TDR).
Los impulsos electromagnéticos de baja energía y alta frecuencia, generados por el circuito del sensor, se extienden a lo largo de la sonda y luego se fusionan en el líquido que se va a medir. Cuando estos impulsos golpean la superficie del medio, parte de la energía del impulso se refleja hacia arriba por la sonda hasta el circuito. A continuación, se calcula el nivel a partir de la diferencia de tiempo entre los impulsos enviados y los impulsos reflejados. Los transmisores NGM pueden transmitir el nivel como una salida analógica de 4-20 mA o pueden transformar los valores en una señal de salida de conmutación libremente programable.
Especificaciones
- Precisión: ± 3 mm o 0,03 % del valor medido.
- Presión de funcionamiento: -14,5...580 PSIG.
- Accesorios: 3/4" NPT, G 3/4, brida ANSI 1½"...4", brida DIN DN40...DN100.
- Salida: 4-20 mA, salida de conmutación PNP.
- Fuente de alimentación: 12-30 VCC, 4 hilos.
- Temperatura del medio: -320...480 °F
- Rango de medición: líquidos hasta 65 pies
- Piezas en contacto con el medio: acero inoxidable, PTFE
Características Principales
- Diseño modular de la sonda
- Apto para muchos líquidos y sólidos ligeros
- Aislamiento galvánico completo de la electrónica del dispositivo
- Independiente de la densidad, la temperatura, la presión y la humedad
HVH Industrial Solutions es un distribuidor autorizado de Kobold.
Trabajamos estrechamente con el equipo de ingeniería de Kobold para proporcionar un servicio al cliente y un soporte de ingeniería superior.
Si tiene alguna pregunta, escríbanos a través del chat en vivo (uno de los miembros de nuestro equipo responderá a sus preguntas), llámenos o envíenos una solicitud de cotización. El equipo de HVH siempre está listo para ayudarle.
