En el post anterior hemos hablado de cuáles son los Reductores Planetarios de Rossi y qué pasos hay que seguir antes de su instalación. En esta publicación, analizaremos el proceso de instalación y el mantenimiento de los reductores de engranajes planetarios. Una vez que revisa la lista de verificación antes de la instalación y todo está bien, pasa a la instalación en sí.
Instalación
Tornillos y Pares de Apriete
De acuerdo con el diseño y el tamaño indicados en la placa de características, utilice tornillos y pares de apriete; es necesario al menos de clase 10.9, pero en caso de grandes esfuerzos, cargas alternas y choques utilice la clase 12.9 (puede utilizarse la clase 8.8 si M2 < 70% × Mn2).
Los tornillos deben estar equipados con arandelas ISO 7089 (300 HV mín.).
Tenga cuidado con el apriete de los tornillos 12.9. Un apriete excesivo puede dañarlos.
Montaje con Brida
Antes del montaje, preste atención a limpiar cuidadosamente las superficies de contacto.
En presencia de cargas radiales externas o torque requerido M2 >= 0,7 × MN2, aplicar adhesivos de bloqueo.

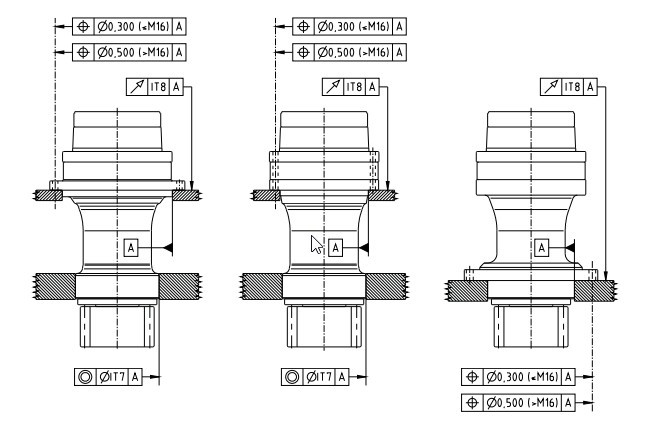

Montaje de Reductores con Salidas Giratorias
En el caso de los reductores con salidas giratorias (diseño de salida R-S-H), para asegurar un funcionamiento correcto y una excelente transferencia de potencia entre el reductor y la máquina, el reductor requiere una estructura de conexión rígida que soporte las cargas radiales.

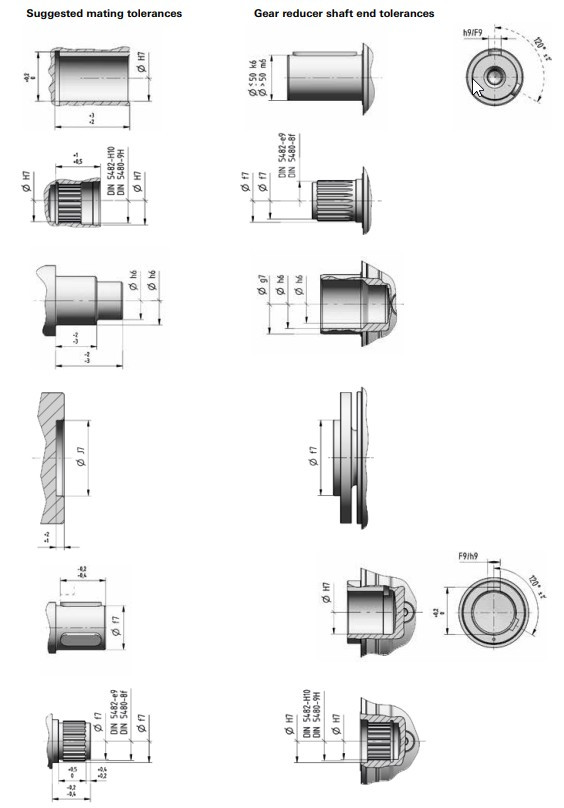

Disposiciones de Montaje del Eje
Cuando se monta en el eje, el reductor debe estar apoyado tanto axial como radialmente en el extremo del eje de la máquina accionada, así como anclado contra la rotación sólo por medio de una reacción que tenga libertad de movimiento axial y suficiente juego en sus acoplamientos para permitir pequeñas oscilaciones -siempre evidentes- sin provocar sobrecargas peligrosas en el reductor.
Montaje de eje hueco con disco de contracción
Instalación
- desengrasar cuidadosamente las superficies del eje hueco y del extremo del eje de la máquina accionada que se va a montar
- montar el disco de contracción en el eje hueco del reductor lubricando primero sólo la superficie externa del eje hueco
- apretar ligeramente el primer grupo de tres tornillos colocados a unos 120°
- montar el reductor en el extremo del eje de la máquina; introducir el eje lentamente para permitir un escape de aire
- apretar gradual y uniformemente, mediante llave dinamométrica por una secuencia continua (no cruzada) utilizando aproximadamente ¼ de vuelta en varias pasadas hasta que ya no se pueda conseguir ¼ de vuelta
- continuar aplicando el sobrepar durante 1 o 2 pasadas más y al final verificar el par de apriete de los tornillos
- en caso de ciclos de trabajo intenso, con frecuentes inversiones, verificar nuevamente el par de apriete de los tornillos, después de algunas horas de funcionamiento.
Ajuste del Juego de Malla
Para regular el juego de engrane, es aconsejable colocarse en la condición inicial de juego mínimo, que se puede obtener haciendo el punto de máxima excentricidad en la cara del reductor:
- hacia el centro de la cremallera en caso de engranaje interno;
- a 180° con respecto al centro de la cremallera en caso de equipo externo.
En estas condiciones la holgura del engranaje no debe ser inferior a 0,03÷0,04 x m.
También es aconsejable que la holgura medida esté en el rango recomendado por el fabricante del bastidor.
Para la lubricación del piñón y la cremallera, utilice únicamente grasa de alta calidad adecuada para la lubricación de engranajes sometidos a grandes cargas, como GADUS S5 T460 1,5
Shell
Literatura del Producto
Installation and maintenance of planetary gear reducer by Rossi
No dude en ponerse en contacto con nosotros si tiene alguna pregunta y necesita más información sobre el mantenimiento y la instalación de reductores de engranajes planetarios.
HVH Industrial Solutions es un distribuidor autorizado de Rossi en los Estados Unidos. Trabajamos estrechamente con su equipo de ingeniería para proporcionar un servicio al cliente y un soporte de ingeniería superior.
