Tipos y Aplicaciones de Acoplamientos de Ejes Industriales
Qué son los Acoplamientos de Ejes
Los acoplamientos de eje son dispositivos mecánicos que se utilizan para conectar dos ejes para transferir potencia desde un eje impulsor a un eje impulsado. Están diseñados para absorber cualquier desalineación o error entre los dos ejes, que pueda ser causado por cambios de temperatura o deterioro con el tiempo. Estos acoplamientos proporcionan flexibilidad para permitir una rotación suave entre los ejes y reducir el impacto, el desgaste, la vibración, el ruido y el riesgo de falla del equipo. Se utilizan comúnmente en diversos equipos, como motores, generadores, bombas, compresores, turbinas, motores y máquinas. Existen diferentes tipos de acoplamientos de eje para diferentes condiciones de funcionamiento que se analizarán en detalle en las siguientes secciones.
Principales Tipos de Acoplamientos

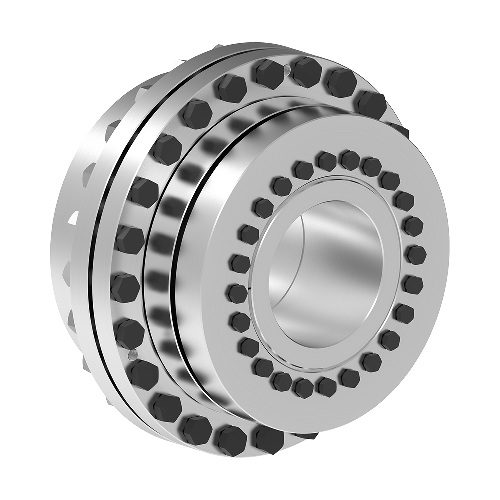

Acoplamientos de Brida
Un acoplamiento de brida consta de dos bridas separadas que se unen mediante pernos y tuercas. Cada eje está conectado a su respectivo cubo de brida. Los ejes se alinean a través de una sección proyectada en una brida y una porción empotrada correspondiente en la otra. Hay tres tipos de acoplamientos de brida: sin protección, protegidos y marinos. El primer tipo tiene pernos y tuercas expuestos, mientras que el segundo tipo los tiene encerrados y protegidos dentro de las bridas. El tercer tipo utiliza pernos cónicos sin cabeza para mantener las bridas juntas. Los acoplamientos de brida se utilizan comúnmente en sistemas de tuberías presurizadas, para cargas pesadas y para ejes con diámetros grandes.

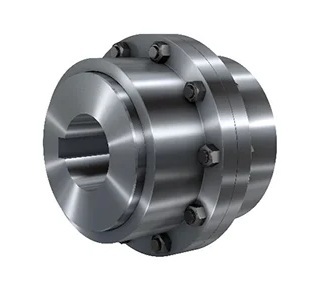

Acoplamientos de Engranajes
El acoplamiento de engranajes es una variación del acoplamiento de brida. En los acoplamientos de engranajes, la brida y su cubo son partes separadas, con dientes de engranaje en el diámetro externo del cubo que engranan con los dientes de engranaje internos de la brida. Esto crea una relación de transmisión de 1:1, lo que permite la transmisión de alto torque a altas velocidades.
Acoplamientos de Rejilla
Los acoplamientos de rejilla, por otro lado, constan de dos cubos con ranuras radiales que están conectados mediante una tira serpenteante de acero para resortes. Este diseño permite flexibilidad torsional, lo que los hace adecuados para una amplia gama de torsión, velocidad y desalineaciones. También son eficaces para absorber los impactos y reducir las vibraciones.

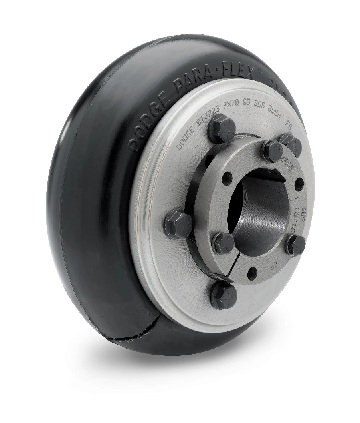

Acoplamientos de Neumáticos
Los acoplamientos de neumáticos utilizan un elemento de caucho, poliuretano o poliéter para transmitir torsión bajo esfuerzo cortante. Pueden soportar altos niveles de desalineación y reducir los golpes y la vibración, lo que los hace adecuados para una amplia gama de torque y velocidades.

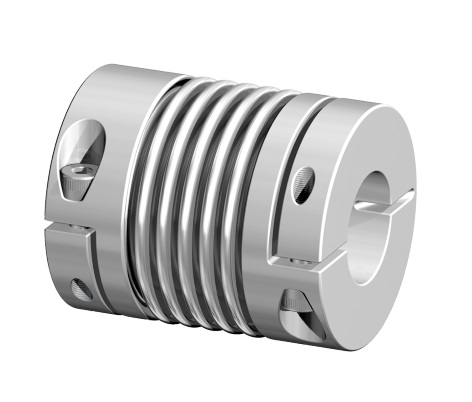

Acoplamientos de Fuelle
Los acoplamientos de fuelle son acoplamientos flexibles de alto rendimiento diseñados para una rotación precisa, altas velocidades y transmisión de movimiento dinámico. Presentan un juego cero y una rigidez torsional excepcional, lo que garantiza una velocidad precisa, una posición angular y una transferencia de torque. Compuestos por extremos de acoplamiento gemelos (cubos) conectados por un tubo corrugado diseñado con precisión, permiten una desalineación axial, angular y paralela limitada. El dimensionamiento y el manejo adecuados son cruciales para su uso eficaz en aplicaciones exigentes.

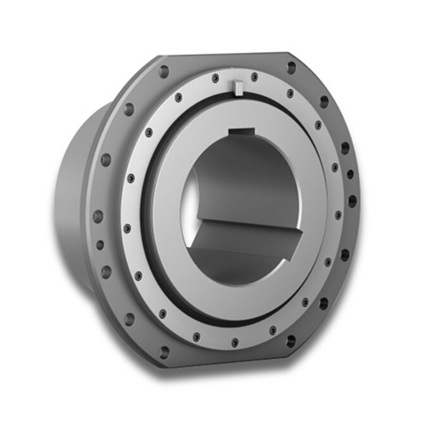

Acoplamientos de Tambor
Los acoplamientos de tambor/barril son componentes esenciales en los sistemas de manipulación de materiales, en particular en los polipastos de grúa, donde conectan el tambor del cable al eje de salida de la caja de engranajes y requieren un espacio axial mínimo. Diseñados para soportar altos torques y grandes fuerzas radiales, estos acoplamientos funcionan como uniones flexibles, garantizando una transmisión de potencia eficiente y un funcionamiento confiable en aplicaciones exigentes.
Acoplamientos de Pasador y Casquillo
Los acoplamientos de pasador y casquillo son soluciones flexibles a la torsión, rentables y que no requieren mantenimiento, diseñadas para adaptarse a la desalineación y, al mismo tiempo, garantizar un rendimiento confiable. Construidos con medios cuerpos de acero o hierro fundido y amortiguadores de uretano o neopreno, ofrecen flexibilidad y resistencia a la temperatura, lo que los hace ideales para condiciones exigentes. Comúnmente utilizados en transportadores, grúas, escaleras mecánicas, ventiladores, ascensores, mezcladores, bombas y otras aplicaciones industriales, estos acoplamientos brindan durabilidad y simplicidad para diversos entornos operativos.

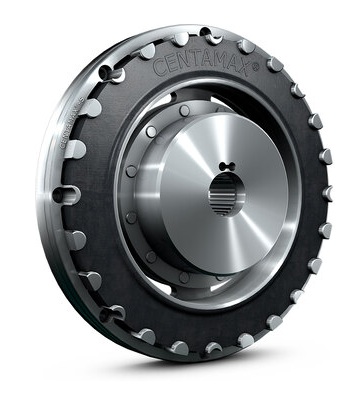

Acoplamientos Flexibles
Los acoplamientos flexibles son dispositivos mecánicos diseñados para conectar dos ejes permitiendo una ligera desalineación, movimiento o flexibilidad. Esta adaptabilidad ayuda a acomodar factores operativos como vibración, expansión térmica y desalineación causados por tolerancias de fabricación o errores de instalación. Al reducir la tensión en los componentes conectados, los acoplamientos flexibles mejoran el rendimiento y la longevidad del sistema en diversas aplicaciones industriales.
Acoplamientos de Fluidos
Los acoplamientos fluidos, también conocidos como acoplamientos hidráulicos, son dispositivos de transmisión de par que utilizan aceite hidráulico o agua para transferir potencia entre dos ejes giratorios. Se utilizan ampliamente en aplicaciones industriales que requieren una transferencia de par suave y eficiente. Comúnmente encontrados en maquinaria pesada como transportadores, trituradoras, molinos y bombas, los acoplamientos de fluido aseguran una transmisión de potencia confiable desde motores eléctricos o motores de combustión interna al equipo impulsado, mejorando el rendimiento y reduciendo el estrés mecánico.

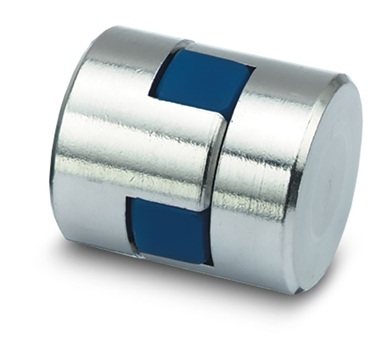

Acoplamientos Elastoméricos
Los acoplamientos elastoméricos, fabricados con materiales de caucho o plástico, ayudan a acomodar desalineaciones menores al tiempo que amortiguan la vibración y la absorción de impactos. Un diseño común, el acoplamiento de mandíbula, consta de dos cubos metálicos conectados por un inserto de elastómero, que ayuda a reducir el desgaste del sistema. Estos acoplamientos permiten ligeras desalineaciones pero requieren una alineación adecuada del motor para un rendimiento óptimo.

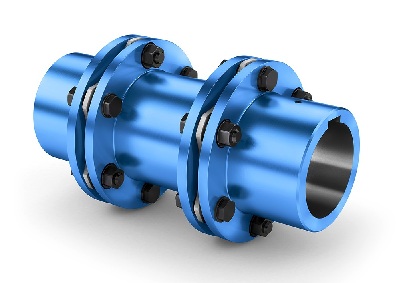

Acoplamientos de Disco
Los acoplamientos de disco utilizan discos de acero flexibles para conectar dos bridas. Estos discos pueden tener forma cuadrada, circular, octogonal o festoneada y proporcionan rigidez torsional al tiempo que se adaptan a las desalineaciones. No requieren lubricación ya que no tienen partes deslizantes.

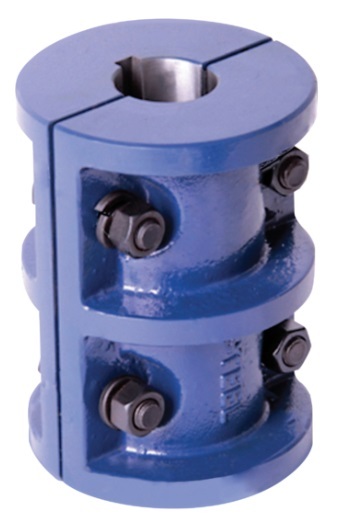

Acoplamientos Rígidos
Los acoplamientos rígidos son dispositivos mecánicos que se utilizan para conectar dos ejes perfectamente alineados, garantizando que giren juntos mientras transmiten torque y movimiento. A diferencia de los acoplamientos flexibles, no compensan la desalineación pero pueden soportar una mayor transmisión de torque. Generalmente fabricados con materiales duraderos como acero o aluminio, los acoplamientos rígidos proporcionan una conexión fuerte y confiable en aplicaciones donde se mantiene una alineación precisa del eje.

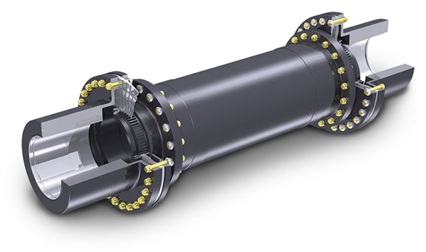

Acoplamientos de Diafragma
Un acoplamiento de diafragma es un tipo de acoplamiento que utiliza placas flexibles, conocidas como diafragmas, que están conectados a los cubos de acoplamiento y a un miembro intermedio llamado carrete. Los diafragmas transfieren potencia desde el eje impulsor al carrete y luego al eje impulsado. Estos diafragmas están diseñados para manejar desalineaciones y no requieren lubricación ya que no tienen partes deslizantes. Este tipo de acoplamiento se utiliza comúnmente en sistemas de transmisión de alta potencia, incluidas turbomáquinas y maquinaria industrial, donde se necesita tanto alto par como alta velocidad.
Juntas Universales
Una junta universal (U-Joint) es una junta pivotante especializada diseñada para transmitir potencia rotacional entre dos ejes desalineados. Cuenta con un punto de pivote en forma de X basado en principios de cardán, lo que permite que los ejes conectados se muevan independientemente en ángulos relativos de hasta 45 grados. Las juntas en U estándar proporcionan dos grados de libertad, lo que permite la rotación a lo largo de dos ejes simultáneamente. En aplicaciones más complejas, los pivotes dobles en forma de X pueden adaptarse a ángulos más pronunciados, de hasta 90 grados, lo que hace que las juntas en U sean esenciales en diversos sistemas mecánicos y automotrices.
Conclusión
En conclusión, los acoplamientos de eje son componentes indispensables en diversas maquinarias, ya que garantizan la transmisión suave de potencia al tiempo que admiten desalineaciones y reducen el desgaste y la vibración. Comprender los diferentes tipos de acoplamientos y sus aplicaciones permite a los ingenieros y a las industrias seleccionar la solución más adecuada para sus necesidades específicas.
